Высоковольтный испытательный центр
Характеристики
Генератор импульсных напряжений (ГИН – 1000 кВ)
Генератор применяется для испытаний изоляционных материалов и конструкций полными и срезанными грозовыми и коммутационными импульсами напряжения в соответствии с требованиями ГОСТ 1516.2.
Также генератор используется для экспериментальных исследований в области молниезащиты и электромагнитной совместимости. Максимальное суммарное зарядное напряжение – 1000 кВ, номинальная энергия – 8,8 кДж.
Амплитудное значение импульсного напряжения – до 900 кВ (импульс 1,2/50 мкс), и до 750 кВ (импульс 250/2500), ёмкость в ударе – 17,5 нФ.
Полярность импульсов положительная и отрицательная относительно земли.
Испытательная установка переменного напряжения WP 200/400
Установка предназначена для испытания изоляции электрооборудования высоким переменным напряжением в соответствии с требованиями ГОСТ 1516.2. и представляет собой каскадное соединение двух испытательных трансформаторов. Установка генерирует плавно регулируемое высокое напряжение промышленной частоты относительно земли.
- Номинальная мощность установки – 200 кВ•А
- Номинальное выходное напряжение при каскадном соединении – 400 кВ
- Номинальный выходной ток при каскадном соединении – 0,5 А
Комбинированный генератор импульсных напряжений и токов (разработка кафедры)
Генератор предназначен для проведения испытаний защитных устройств различных классов напряжения (до 10 кВ) и их элементов, а также исследований их характеристик.
Генератор позволяет проводить испытания объектов импульсами напряжения нормированной формы 1,2/50 мкс амплитудой до 100 кВ, а также импульсами тока:
- при испытаниях ОПН 10 кВ в соответствии с ГОСТ Р 52725-2007 (IEC 60099-4)
- при испытаниях УЗИП 0,4 кВ в соответствии с ГОСТ Р 51992-2002 (IEC 61643-11)
- комбинированным импульсом напряжения 1,2/50 мкс до 10 кВ, при импульсе тока 8/20 мкс до 5 кА
Генератор также позволяет проводить испытания технических средств на устойчивость к микросекундным импульсным помехам большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99.
Виды проводимых исследований и испытаний:
- Комплексные исследования физических процессов пробоя изоляции высокого напряжения и длинных воздушных промежутков
- Научные исследования характеристик изоляционных конструкций высокого напряжения
- Исследования и испытания объектов электроэнергетики на электрическую прочность, тестирование различных программ и методик расчета молниезащиты и ЭМС
- Испытания объектов техники на молниеустойчивость по отечественным стандартам и нормам МЭК (в том числе объектов специального назначения)
- Оказание услуг и консультативной помощи предприятиям, производящим электроэнергетическое оборудование высокого напряжения
- Исследование электромагнитной обстановки на действующих объектах
- Разработка проектов нормативных документов и ведомственных инструкций в области молниезащиты, ЭМС и испытаний изоляции высокого напряжения и согласование их с органами Госстандарта
- Разработка специального испытательного и измерительного оборудования
Высоковольтный испытательного центр представляет собой комплекс научно-исследовательских и испытательных установок, основной из которых является сверхмощный генератор импульсных напряжений (напряжение на выходе до 2 MB), площадок, подъездных путей, телекоммуникаций, помещений для размещения измерительного оборудования и персонала.
Высоковольтный испытательного центр оснащен оборудованием для измерения электромагнитных параметров импульсов высокого и сверхвысокого напряжения, формируемых на его установках, специальным оборудованием для регистрации оптических и электрических пространственно-временных параметров процесса развития разряда в воздухе, в том числе и прямое измерение электрических полей в исследуемом изоляционном промежутке в диапазоне величин, характерных для длинной искры и молнии.

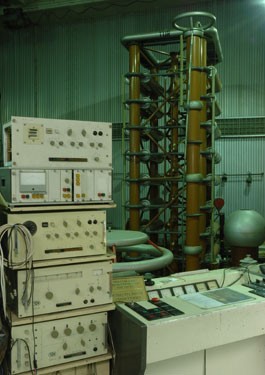

Генератор импульсных напряжений 2 МВ, пульт управления

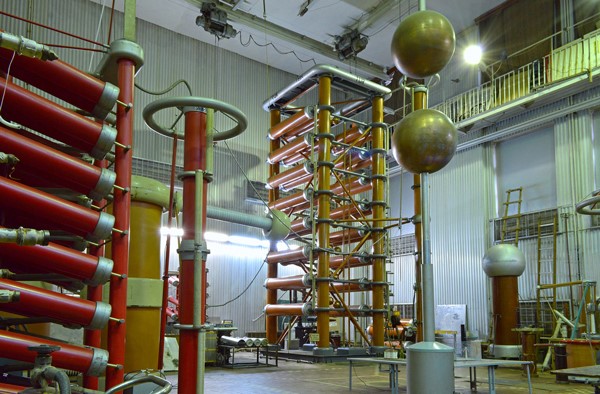

Генератор импульсных напряжений 1 МВ

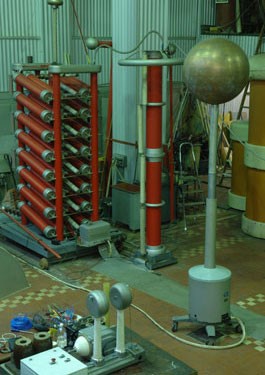

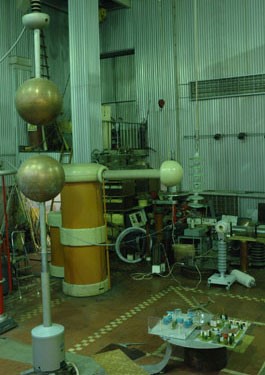

Трансформатор промышленной частоты. Шаровой разрядник

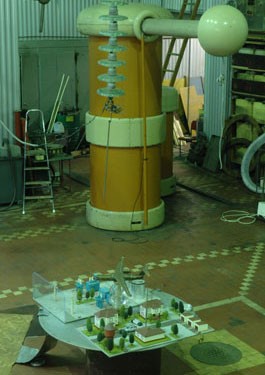

Высоковольтный электрод и макет жилого квартала
